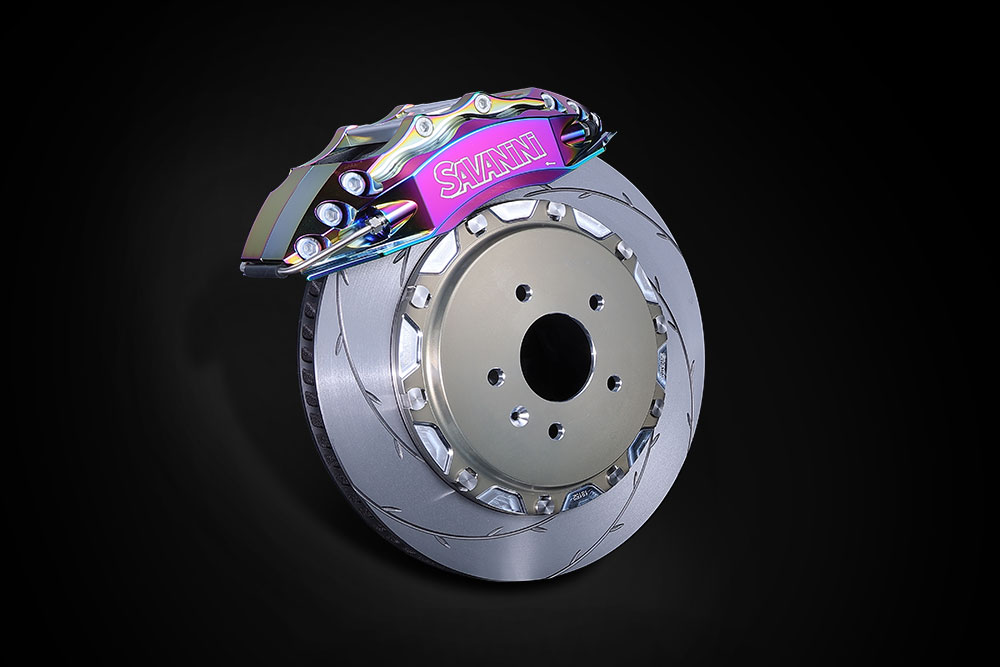

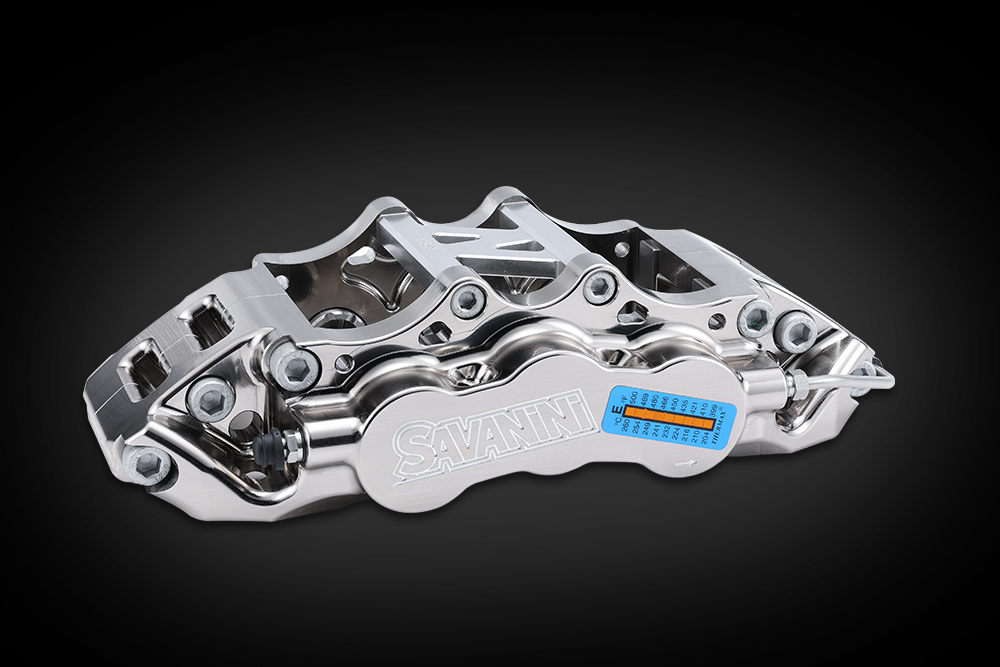

NC600轻量化分体超窄体锻造大六活塞卡钳

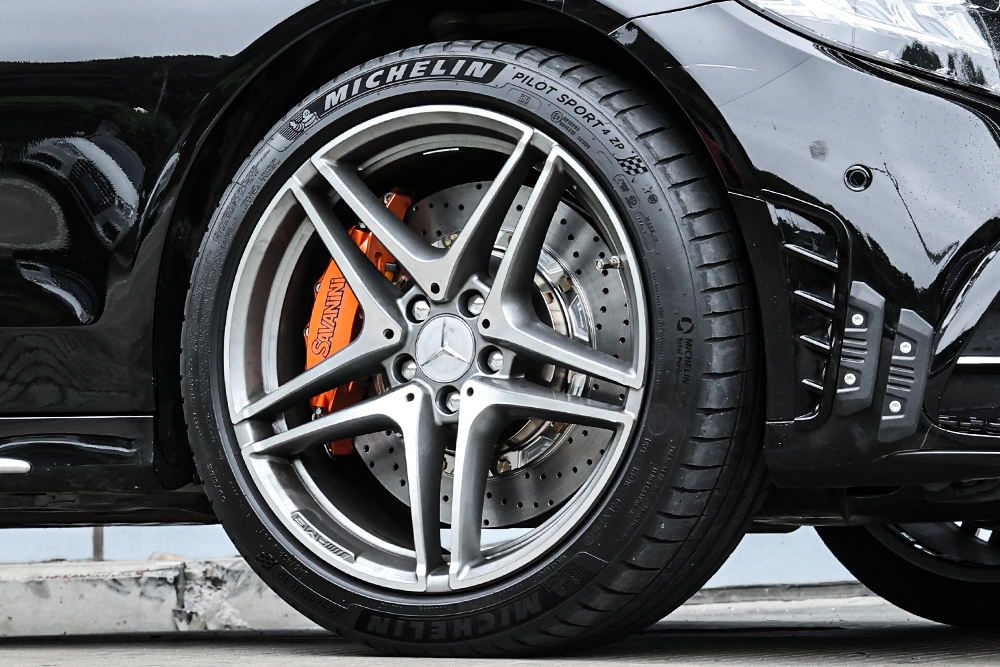

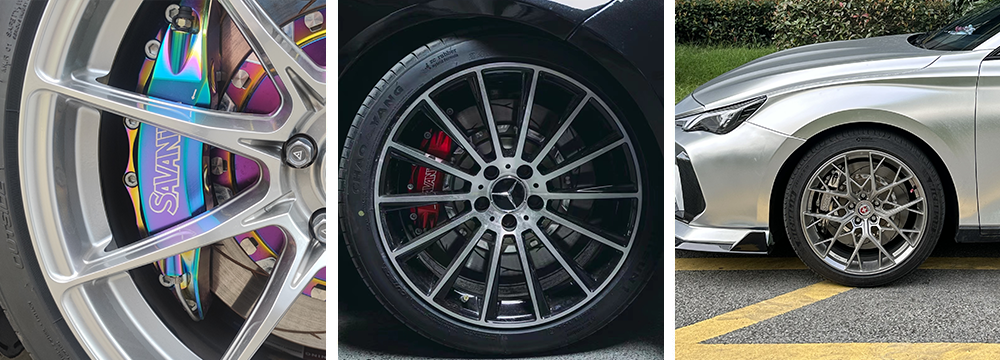

SAVANINI-NC600卡钳是目前量产窄体卡钳力活塞面积最大的卡钳,采用铝合金锻造工艺拥有高钢性,高抗拉强度和高韧性与高密度。相对铸造铝合金的卡钳,SAVANINI卡钳钢性增加了≈50%,有效的减少了卡钳在适用过程中发生断裂等风险。相对于普通外置防尘套而言,内置双油封设计让制动脚感和反应速度都更加灵敏。其拥有出色的制动性能,阳极氧化上色处理后进行真空镀膜CVD固色处理有效解决爆漆,掉漆的通病并且使其拥有金属质感,颜色绚丽通透。安装上后拥有饱满外观充斥着整个轮毂,能够完美驾驭各种路况,不论是日常出行还是游山玩水亦可上到赛道都不在话下。

适用轮毂
17丨18丨19寸
适用车型/适用场景
B级C级中型中大型车/山路-激烈驾驶
活塞面积/刹车片摩擦面积
49.94cm²/76.3cm²
卡钳尺寸
W307.6*D134.2*H80.6mm







NC600卡钳有何独特之处?
国内自主研发生产最大的卡钳之一,活塞面积更大,拥有更好的线性脚感经过严格的多重环境测试实验,其性能比原厂卡钳提升了≈25%↑,搭配性能 刹车片即可满足多种环境的激烈驾驶包括跑山,赛道等特殊环境都可从容应对。






技术参数

    • 卡钳技术规范十
      重量:2700g/个
      活塞面积:49.94 cm²
      活塞直径:28mm*2/32mm*2/38mm*2
      对应刹车盘直径:φ380mm-φ332mm
      对应刹车盘厚度:Max 26mm-Min 26mm
      卡钳尺寸:D134.2mm*H80.6mm*W307.6mm
      对应轮毂:(17丨18丨19寸)
      进油孔螺纹规格:M10*1
      卡钳安装中心孔距:180mm
      安装孔偏距:33mm
      安装孔直径:12.2mm
      安装台面至刹车盘顶部距离:62.2mm
    • 刹车盘规格十
      摩擦面宽度:(φ332mm*26-51mm)(φ355mm*26-51mm)(φ380mm*326-51mm)
      刹车盘风道:(φ332mm*26 72条散热甩风弧线槽 6条划弧线 PCD-210mm) (φ355mm*26 72条散热甩风弧线槽 7条划弧线 PCD-233mm) (φ380mm*26 84条散热甩风弧线槽 7条划弧线 PCD-258mm)
      热处理:温度580℃高温120℃低温反复升降温72小时热处理
      安装孔直径:φ8.1mm
      定位环直径:(332*26 φ190mm花瓣台阶:2.5mm)(355*26φ209mm花瓣台阶: 2.5mm)(380*26φ238mm花瓣台阶:1.5mm)
      刹车盘表面处理:铁系磷化刹车面磨花
      刹车盘执行标准:GG20HC
    • 刹车片规格十
      刹车片型号:NC600
      刹车片厚度:14mm
      摩擦面宽度:51mm
      摩擦块面积:76.3cm²
      刹车片配方:街道版F600(标配)/街道兼赛道版S750(选配)/纯赛道竞技版R900(选配)S800碳陶盘专用(选配)
    • 卡钳技术检验规范十
      卡钳锻件壳体强度:抗拉强度Qb≥320MPa
      壳体硬度:硬度HV≥400
      低压密封实验:卡钳通过气压0.4MPa,稳压5s,压力降不大于100Pa
      高压密封试验:卡钳通过气压12MPa,稳压5s,压力降不大于0.2MPa
      外观:阳极氧化外观无磕碰损伤,颜色光泽度一致
      超高压测试:抽检卡钳通过30MPa油压,无失效爆裂
      检测标准:制动钳总成其它性能符合QC/T592{轿车制动钳总成性能试验要求及台架试验方法}的规定
