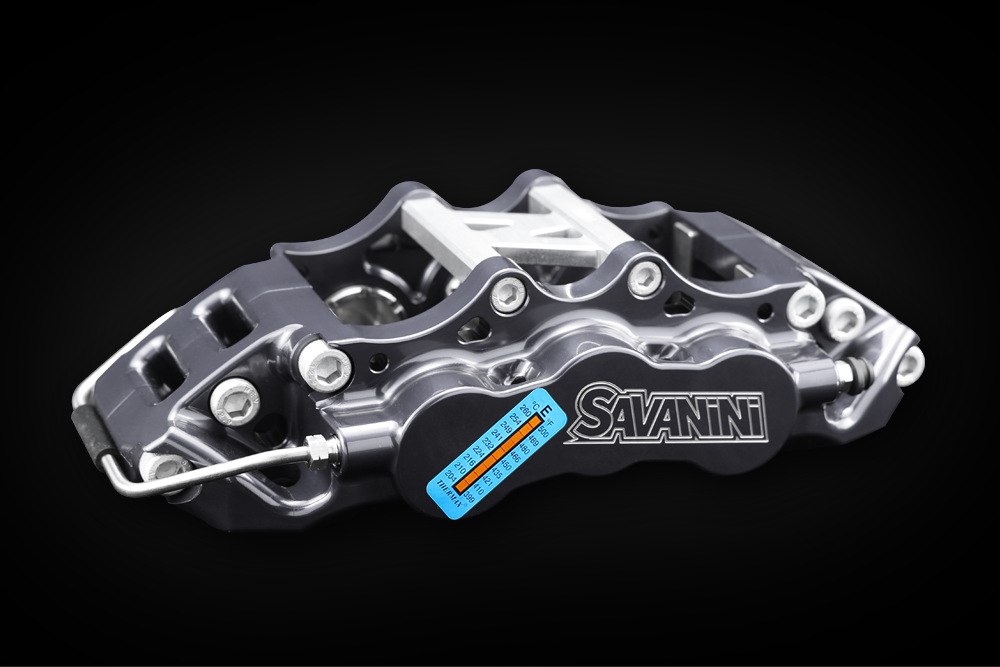

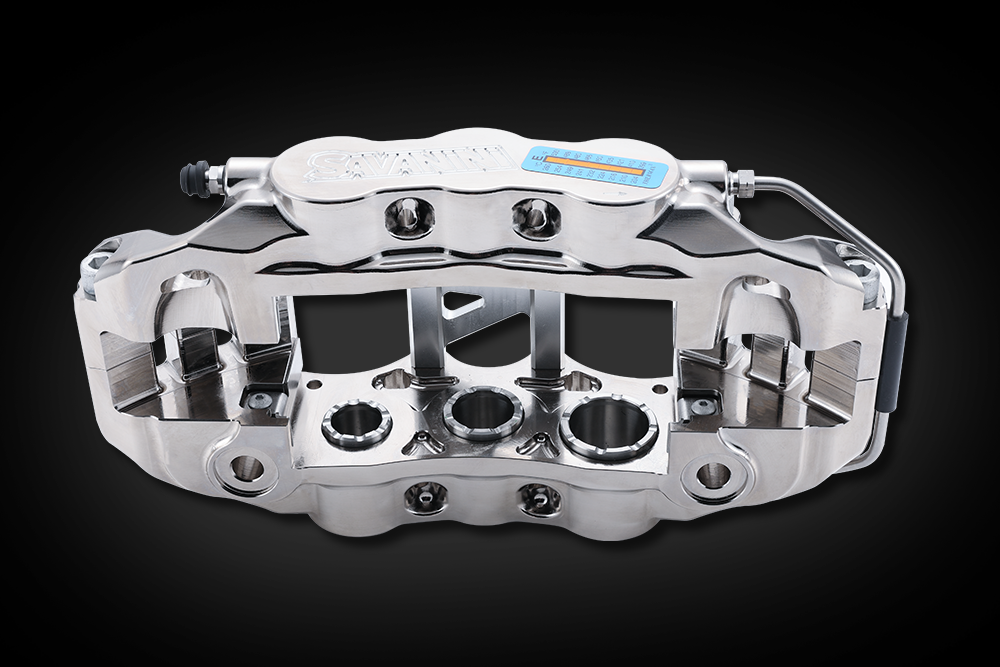

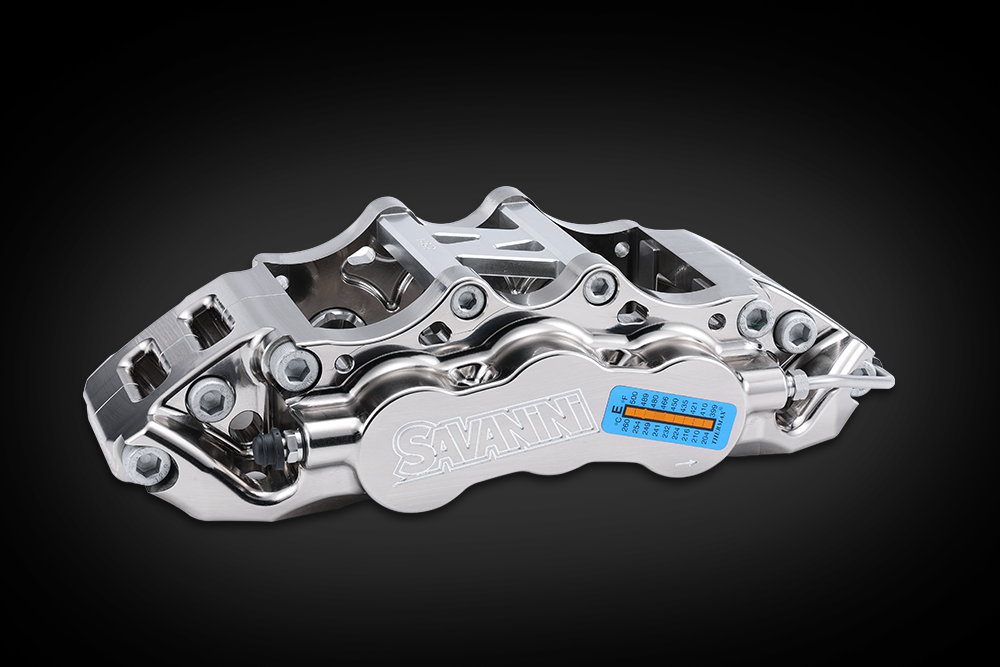

型号：NC600
锻造铝合金分体式 使用场景街道及赛道 不锈钢油管 导风式散热设计 嵌入式防尘圈
卡钳技术规范：
重量：2700g/个
活塞面积：54.21 cm²
活塞直径：28mm*2/32mm*2/38mm*2
对应刹车盘直径：φ380mm-φ332mm
对应刹车盘厚度：Max 26mm-Min 26mm
卡钳尺寸：D134.2mm*H80.6mm*W307.6mm
对应轮毂：（17丨18丨19寸及以上轮毂）
进油孔螺纹规格：M10*1
卡钳安装中心孔距：180mm
安装孔偏距：33mm
安装孔直径：12.2mm
安装台面至刹车盘顶部距离：62.2mm
刹车盘规格：
摩擦面宽度：(φ332mm*26-51mm)(φ355mm*26-51mm)(φ380mm*326-51mm)
刹车盘风道：
(φ332mm*26 72条散热甩风弧线槽 6条划弧线 PCD-210mm)
(φ355mm*26 72条散热甩风弧线槽 7条划弧线 PCD-233mm)
(φ380mm*26 84条散热甩风弧线槽 7条划弧线 PCD-258mm)
热处理：温度580℃高温120℃低温反复升降温72小时热处理
安装孔直径：φ8.1mm
定位环直径：
(332*26 φ190mm花瓣台阶：2.5mm)
(355*26φ209mm花瓣台阶： 2.5mm)
(380*26φ238mm花瓣台阶：1.5mm)
刹车盘表面处理：铁系磷化刹车面磨花
刹车盘执行标准：GG20HC
刹车片规格：
刹车片型号：NC600
刹车片厚度：14mm
摩擦面宽度：51mm
摩擦块面积：76.3cm²
刹车片配方：街道F600（标配）/街道兼赛道S750（选配）/赛道R900（选配）
卡钳技术检验规范：
卡钳锻件壳体强度：抗拉强度Qb≥320MPa
壳体硬度：硬度HV≥400
低压密封实验：卡钳通过气压0.4MPa,稳压5s,压力降不大于100Pa
高压密封试验：卡钳通过气压12MPa,稳压5s,压力降不大于0.2MPa
外观：阳极氧化外观无磕碰损伤，颜色光泽度一致
超高压测试：抽检卡钳通过30MPa油压，无失效爆裂
检测标准：制动钳总成其它性能符合QC/T592{轿车制动钳总成性能试验要求及台架试验方法}的规定
